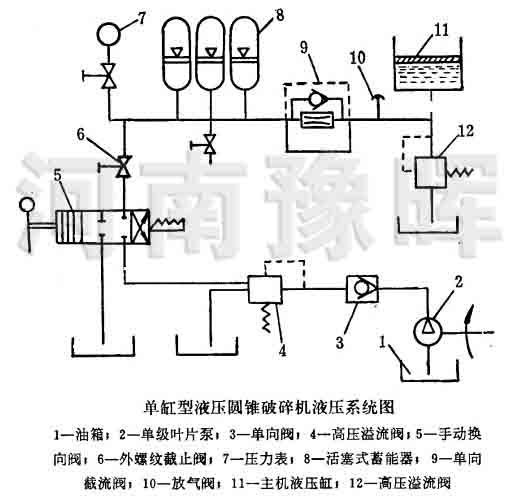

单级叶片泵是从圆锥碎石机油箱向液压系统和液压缸中输油的，单向阀用于防止高压油回流，单向截流阀用于向主机液压缸输油时，控制油流速度不致太快。可参考下图：

        当非破碎物进入圆锥碎石机的破碎腔而需大量将油排出时，单向截流阀又可迅速而大量的将油排出，系统中有两个高压滥流阀，高压溢流阀4是为了控制油泵工作时的压力而设置的，而如果系统中压力过高，则油经此阀流回油箱中。高压滥流阀12则是为了机器通过特大非破碎物时，动锥被迫下降太多，引起系统压力过高，必须迅速排油降压，为保护主机而设置的。在活塞式蓄能器中充入50公斤/平方厘米的压力氮气。
        当需要向系统输油时，应先打开放气阀10和截止阀6，推动手动换向阀至给油位置，再启动液压油泵，当放气阀流出清晰的油时，说明系统中残存的气体已排除干净，即可关闭放气阀，这时油即进入主机液压缸，压力增加并逐渐抬起圆锥碎石机的动锥(通常抬起动锥的压力为10公斤/了平方厘米左右)，这时排矿口逐渐减小，当动锥与定锥顶死后，压力将迅速上升，这时应停止给油，并将手动换向阀转至中间位置，液压油就在动锥的重力作用下返回油箱，动锥下降，排矿口增大。由于液压缸的截面积与油箱的截面积相等，因此可以从油箱中油的位置变化情况，看出非矿门的变化情况。调整好排矿口后，关闭截止阀6，液压油就被封闭在油路中，蓄能器下的截止阀是供检修时放油用的。
