颚式破碎机|鄂式碎石机

颚式破碎机



        豫晖颚式破碎机介绍
        豫晖机械有限公司作为国内领先的破碎筛分设备成套设备制造商及骨料加工全面方案提供者,潜心研究出的一种高效,节能的破碎设备。其中大中型颚式破碎机(也称鄂式破碎机,鄂式碎石机,简称颚破)是我公司的拳头产品之一,尤其在设计和生产大型颚式破碎机方面,在国内外已处于绝对领先水平。

        颚式破碎机(鄂式碎石机)的用途
        颚式破碎机作为石料生产线的重要组成部分,发挥着不可取代的作用。PE、PEX系列颚式破碎机(也称鄂式破碎机,简称颚破)为大型复摆式,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,处理粒度大,抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。PE系列用于粗破,PEX系列用于中、细破。

        颚式破碎机(鄂式碎石机)工作原理
        PE、PEX系列颚式破碎机(也称鄂式破碎机,简称颚破)是以电动机为动力,通过电动机皮带轮,由三角带和槽轮驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料排出。该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

        颚式破碎机(鄂式碎石机)结构组成
        颚破(颚式破碎机,鄂式破碎机,鄂破)的结构主要有机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等组成,其中肘板还起到保险作用。

        颚式破碎机(鄂式碎石机)性能特点
        1、结构简单、维修使用方便;性能稳定,运营成本低;破碎比大;
        2、破碎腔深而且无死区,提高了进料能力与产量;
        3、其破碎比大,产品粒度均匀;
        4、垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;
        5、润滑系统安全可靠,部件更换方便,保养工作量小;
        6、结构简单,工作可靠,运营费用低;
        7、设备节能:单机节能15%~30%,系统节能一倍以上;
        8、排料口调整范围大,可满足不同用户的要求;
        9、噪音低,粉尘少。

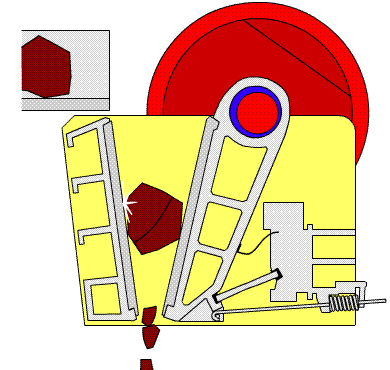

        颚式破碎机(鄂式碎石机)工作动画演示

动画图

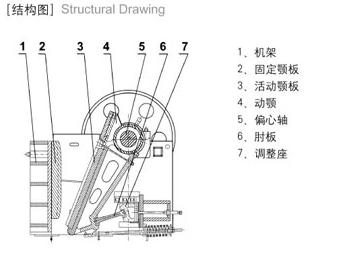

        颚式破碎机(鄂式碎石机)结构图

结构图

        颚式破碎机(鄂式碎石机)结构特点
        采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等优点。主要适用破碎大、中、小型石块和相应的物体。

        颚式破碎机(鄂式碎石机)注意事项

        该碎石机在使用前应检查各部位紧固件,特别是润滑部位和各部螺栓,各润滑部位必须保持有足够的油,将松动的螺栓加以紧固,然后清理破碎腔内的余物,再开机生产,在正常工作中注意下料均匀,不得一次下足,多时不添,过多会造成机械堵塞。动鄂板、静鄂板、两边护板、顶板为易损件,注意维护。

        PE、PEX系列颚式破碎机主要技术参数

型号规格 进料口尺寸( ㎜ )

较大给料粒( ㎜ )

排料口调整范( ㎜ ) 处理能力( m3/h) 电机( kW ) 重量( t )
PE-250×400 250×400 210 20-60 3-13 15 2.8
PE-400×600 400×600 340 40-100 10-35 30 6.5
PE-500×750 500×750 425 50-100 25-60 55 10.6
PE-600×900 600×900 500 65-180 30-85 55-75 15.5
PE-750×1060 750×1060 630 80-180 72-150 90-110 28
PE-800×1060 800×1060 680 100-200 85-143 90-110 30
PE-870×1060 870×1060 750 170-270 145-235 90-110 30.5
PE-900×1060 900×1060 780 200-290 170-250 90-110 31
PE-900×1200 900×1200 780 95-255 100-240 110-132 49
PE-1000×1200 1000×1200 850 195-280 190-275 110-132 51
PE-1200×1500 1200×1500 1020 150-300 250-500 160 100.9
PEX-150×750 150×750 120 18-48 5-16 15 3.5
PEX-250×750 250×750 210 25-60 8-22 22 4.9
PEX-250×1000 250×1000 210 25-60 10-32 30-37 6.5
PEX-250×1200 250×1200 210 25-60 13-38 37 7.7
PEX-300×1300 300×1300 250 20-90 10-65 75 11

注:处理能力为加工中硬物料、破碎物料松散密度为1.6*103kg/m3时的数据。

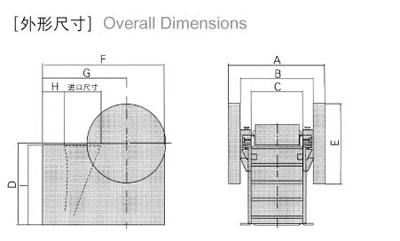

外形尺寸图

        颚式破碎机外形尺寸(mm)

型号规格 A

B

C D E F G H I
PE-250×400 1315 938 554 890 812 1450 750 220 735
PE-400×600 1732 1110 636 1105 962 1565 955 255 990
PE-500×750 1916 1256 820 1270 1200 1890 1370 435 1185
PE-600×900 1840 1400 960 1540 1515 2305 1590 390 1505
PE-750×1060 2472 1820 1060 2010 1660 2450 1850 530 1980
PE-800×1060 2556 1780 1060 1970 1660 2610 2010 585 1840
PE-870×1060 2556 1780 1060 1970 1660 2660 2060 585 1840
PE-900×1060 2556 1780 1060 1970 1660 2690 2090 585 1840
PE-900×1200 3182 1976 1200 2125 1800 3335 2155 830 2530
PE-1000×1200 3182 1976 1200 2125 1800 3435 2255 830 2530
PE-1200×1500 3732 1780 1620 2700 2285 4200 2940 970 3480
PEX-150×750 1658 1236 790 625 800 1380 740 337 500
PEX-250×750 1667 1250 770 930 800 1445 855 305 850
PEX-250×1000 1992 1500 1010 930 900 1530 905 330 850
PEX-250×1200 2192 1700 1220 930 1000 1900 965 365 850
PEX-300×1300 2320 1840 1320 1110 1228 1750 1170 430 930

        颚式破碎机(www.suishijishebei.com)也称鄂式破碎机,鄂式碎石机,简称颚破、鄂破。
