一种新式高效率煤炭锤式破碎机设计方案

  为了提高煤炭破碎效果,设计一种新型煤炭锤式破碎机,可以使得煤炭的燃烧更加充分,从而减少煤炭的使用量,改善大气环境,显得十分重要。

  新式锤式破碎机:具有结构简单、尺寸比较紧凑、体积较小、生产率高。它主要是由转子、圆盘、连接件、机壳和连接架等部分组成。机壳首先分为上下两个部分,用螺栓栓钉。筒体用钢板焊接而成。顶部装有进料口,物料从进料口进入破碎机的箱体内,在锤头和机壳的作用下进行破碎。

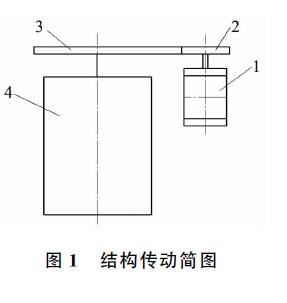

  新型煤炭锤式破碎机设计结构传动简图:

新型煤炭锤式破碎机设计图

  头与连接架的连接采用的螺栓固定的方式。为了防止主轴上圆盘和圆柱销的轴向移动,分别在圆盘的两端和圆柱销的两端分别固定于一个挡圈。主轴的上下两端分别用单列圆锥滚子轴承支撑,轴承放置于轴承座中,在轴承座的两端都需采取密封装置。当转子高速转动时,锤头在离心力的作用下,撞击进入破碎腔中的物料,就形成了一个个合格的物料,通过破碎机下面的篦缝漏出。在破碎机进行生产前需对主轴和转子进行动平衡测试,防止破碎机在使用的过程中因动不平衡造成危及人身的危害。
