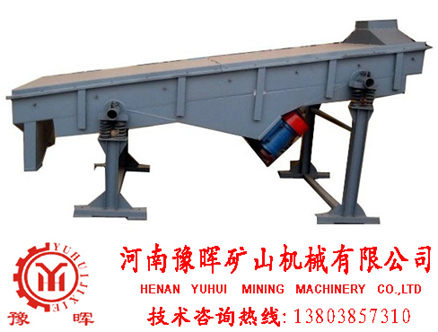

直线振动筛



振动筛

        ZK系列直线振动筛是根据我国生产需要,在消化、吸收从国外振动筛的基础上,总结我们多年的研究设计和使用的经验,结合我国国情研制出来的新型系列振动筛。

        ZK系列直线振动筛特点及优势:
        1、采用块偏心作为激振力,激振力强;
        2、筛子横梁与筛箱采用高强度螺栓联接,无焊接;
        3、筛机结构简单,维修方便快捷;
        4、采用轮胎联轴器,柔性联接,运转平稳;
        5、筛分效率高、处理量大、寿命长。
        6、通过多年生产实践,证明该系列筛机具有处理量大,技术参数合理,结构强度、刚度高,系列化、通用化、标准化程度高,运转平稳可靠、噪音小、维护检修方便等一系列优点。

        直线振动筛工作原理:
        直线振动筛采用双电机驱动,当两台电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起,跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构、无粉尘溢散等特点。最高筛分目数325目,可筛分出7种不同粒度的物料。

        直线振动筛适应范围:
        直线振动筛(直线筛)系高效新型的筛分设备,属于石料生产线设备之一,广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业,以及粉状、颗粒状物料的筛选和分级。

        直线振动筛组成结构部件:
        主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
        1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
        2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
        3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
        4、振动电机:(使用与维修方法详见振动电机使用说明书)。
        5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
        6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直于地面。
        7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
        我公司具有完善的售后服务体系,充足的备件供应,能为用户提供终身技术服务。不论是工艺设计、设备安装或易损件更换等,都会有相应的工程技术专家为您提供优质的服务。

        ZK系列直线振动筛主要技术参数

型号 筛面 给料粒度 (mm) 电机功率 (kW) 产量 (t/h) 重量 (t)
面积(㎡) 倾角度 (°)
ZK1022 2.25 -5~5 <250 3×2 4.5-90 2.2
ZK1230 3.6 -5~5 <250 4×2 7.2-144 2.6
ZK1237 4.5 -5~5 <250 5.5×2 9-180 3.1
ZK1437 5.25 -5~5 <250 5.5×2 12-250 3.2
ZK1445 6.3 -5~5 <250 7.5×2 12.6-252 4.1
ZK1637 6 -5~5 <250 5.5×2 12-240 3.5
ZK1645 7.32 -5~5 <250 11×2 95-280 4.5
ZK1837 6.75 -5~5 <250 11×2 90-270 5
ZK1845 8.1 -5~5 <250 11×2 16.2-234 5.5
ZK1852 9.45 -5~5 <250 11×2 18.9-378 5.9
ZK2045 9 -5~5 <250 11×2 16.2-324 6
ZK2052 10.5 -5~5 <250 11×2 21-420 6.4
ZK2060 12 -5~5 <250 15×2 24-480 7.6
ZK2445 10.8 -5~5 <250 15×2 21.6-432 7.4
ZK2452 12.6 -5~5 <250 15×2 25.2-504 8.2
ZK2460 14.4 -5~5 <250 15×2 28.8-576 9.2
ZK3045 13.5 -5~5 <250 15×2 27-540 10
ZK3052 15.75 -5~5 <250 22×2 31.4-628 10
ZK3060 18 -5~5 <250 22×2 17.5-525 11
ZK3645 16.2 -5~5 <250 22×2 37.8-756 12.2
ZK3652 18.9 -5~5 <250 22×2 43.2-864 13.4
ZK3660 21.6 -5~5 <250 22×2 43.2-864 14.3
ZK3675 27 -5~5 <250 30×2 54-1080 17.1
2ZK1022 2.25 -5~5 <250 4×2 4.5-90 3
2ZK1230 3.6 -5~5 <250 5.5×2 7.2-144 3.7
2ZK1237 4.5 -5~5 <250 7.5×2 9-180 4.4
2ZK1437 5.25 -5~5 <250 7.5×2 12-250 5
2ZK1445 6.3 -5~5 <250 15×2 12.6-252 6.9
2ZK1637 6 -5~5 <250 15×2 12-240 6.9
2ZK1645 7.32 -5~5 <250 15×2 95-280 8.6
2ZK1837 6.75 -5~5 <250 15×2 90-270 7.9
2ZK1845 8.1 -5~5 <250 15×2 16.2-234 8.1
2ZK1852 9.45 -5~5 <250 15×2 18.9-378 9
2ZK2045 9 -5~5 <250 15×2 16.2-324 9.1
2ZK2052 10.5 -5~5 <250 22×2 21-420 10.1
2ZK2060 12 -5~5 <250 22×2 24-480 10.8
2ZK2445 10.8 -5~5 <250 22×2 21.6-432 11
2ZK2452 12.6 -5~5 <250 22×2 25.2-504 12.5
2ZK2460 14.4 -5~5 <250 22×2 28.8-576 13.5
2ZK3045 13.5 -5~5 <250 30×2 27-540 15.4
2ZK3052 15.75 -5~5 <250 37×2 31.4-628 16.9
2ZK3060 18 -5~5 <250 37×2 17.5-525 18.2
2ZK3645 16.2 -5~5 <250 45×2 37.8-756 21
2ZK3652 18.9 -5~5 <250 45×2 43.2-864 24
2ZK3660 21.6 -5~5 <250 45×2 43.2-864 25.4
