反击式破碎机|反击式碎石机

反击破|反击式破碎机

        PF系列反击式破碎机简介:
        反击式破碎机也称反击式碎石机,PF系列反击式破碎机是我公司在吸收国内外先进技术基础上精心设计出的新产品。该系列设备可处理粒度不大于500毫米、抗压强度不超过320 兆帕的物料(花岗岩、石灰石、混凝土等),反击式破碎机以其优异的性能和良好的表现,广泛应用于生产高等级公路、水电、人工砂石料、破碎、建筑等行业用石料。
        PF系列反击式破碎机理想的入料粒度为100-500mm,最大不得超过规定值。出料粒度用户根据需要调整锤头与反击板、均整部件之间的间隙而达到。

        反击破(反击式碎石机)工作原理:
        PF系列产品利用冲击能破碎物料,工作时,在电动机的带动下,反击式破碎机的转子高速旋转,物料进入后,与转子上的板锤撞击破碎,然后又被反击到衬板上再次破碎,最后从出料口排出。用户可调整反击架和转子架之间的间隙可达到改变物料出料粒度和物料形状的目的。

        反击破(反击式碎石机)性能特点:
        1.多腔均匀破碎,适宜破碎硬岩;
        2.低矮的大进料口,便于石料生产线布置和增大进料尺寸;
        3.新型耐磨材料使板锤、反击板和衬板使用寿命更长;
        4.高铬板锤、独特的反击衬板,尤其适用于硬岩破碎、高效节能;
        5.硬岩破碎、高效节能;
        6.均整板结构使排料更呈小粒径和立方体形,无内纹;
        7.产品形状呈立方体,排料粒度大小可调;
        8.简化破碎流程;
        9.全液压开启,便于维修及更换易损件。

        论河南豫晖反击式破碎机之技术优势



        结构图PF系列反击式破碎机(反击式碎石机)结构图:

    1.后箱体
    2.反击衬板
    3.反击架
    4.衬板
    5.进料口
    6.底座
    7.板锤
    8.转子架

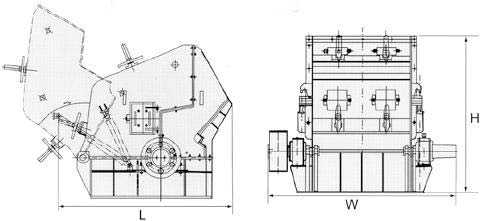

 PF系列反击式破碎机外形尺寸图:

外形图

 PF系列反击式破碎机主要技术参数:

型号 规格(mm) 进料尺寸(mm) 最大进料尺寸(mm) 产量(t/h) 功率(kW) 外形尺寸(mm) 重量(t)
PF-0807 ø850×700 400×730 300 15-30 30-45 2210×1490×2670 8.1
PF-1007 ø1000×700 400×730 300 30-50 37-55 2400×1558×2660 9.5
PF-1010 ø1000×1050 400×1080 350 50-80 55-75 2400×2250×2620 12.2
PF-1210 ø1250×1050 400×1080 350 70-120 110-132 2690×2338×2890 14.9
PF-1214 ø1250×1400 400×1430 350 130-180 132-160 2690×2688×2890 18.6
PF-1310 ø1300×1050 490×1170 400 80-140 110-160 2780×2478×2855 16.2
PF-1315 ø1320×1500 860×1520 500 160-250 180-260 3096×3273×2667 19.3
PF-1415 ø1450×1500 1145×1520 950 220-450 220-315 3745×3022×3519 27
PF-1520 ø1520×2000 830×2050 700 300-550 315-440 3581×3560×3265 38.5
PF-1818 ø1800×1800 1600×1850 1000 600-850 650-900 4180×4200×4900 75
