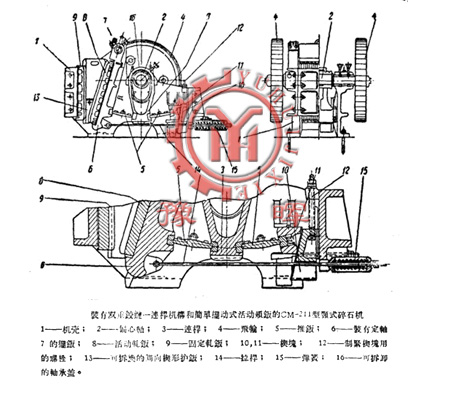

今天研究一种较普遍的颚式碎石机的结构，这种碎石机设备装有双重铰链—连杆机构和简单摆动式活动夹板的CM-211型颚式碎石机装有一盒形拼装式铸成机壳，机壳上有加劲肋条和装地脚螺栓用的凸边。活动夹板8是由一块轧板或二块用抗磨锰钢制成的板，和自由悬挂在定轴7上的底板6合成的。面对活动夹板，在机壳上垂直地装上固定轧板9。为了减轻冲击，以及要使夹板上的应力分布的均匀些，轧板是靠了铅質或石棉衬垫装在底板上的，或二者之间，浇之硫磺。轧板做成二边式的，故可回转180°使用，以增长颚式碎石机的使用年限。机壳侧壁内面，嵌以侧向楔形护板13，以保护杰克不使其受磨损。
        活动夹板因偏心轴2而摆动。偏心轴2制成在机壳侧壁上，而在装有巴氏合金衬的拼合式铸铁轴承中旋转着。轴的两端各装一大飞输4；轴的中部，自由地挂上装有可拆换护盖16的连杆3，护盖16是连杆轴承的上部，连杆下部，有二个装推板5用的凹壳。当偏心轴旋转时，连杆下部作时上时下的摆动，而靠了推板5使底板6也摆动起来。推板是用灰铁制成的，是脆弱的一环，当碎石机中产生过大的力时，推板即行折断，以保护碎石机主要零件，不使其毁坏。
