在上篇文章中，按照构造的不同将原罪碎石机划分为三种类型，其中旋回式圆锥碎石机就是其中的类型之一，今天分析这种碎石机设备的构造：

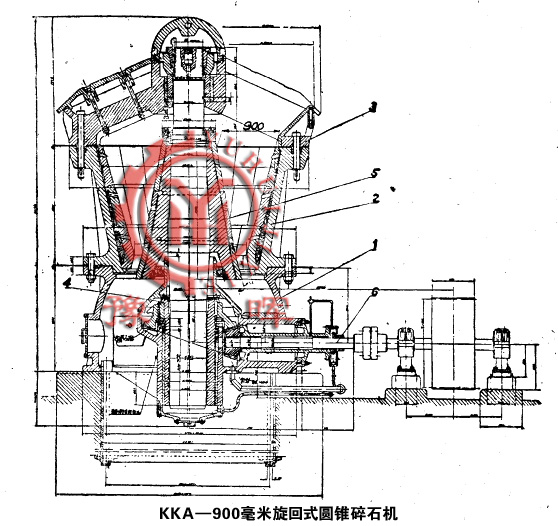

        此类碎石机的主要构造如图所示。内表面镶有锰钢板的外锥体2用螺栓牢固地固定在巨大的机座1上，在外锥体的上面安装拱门3，拱门顶上正中安装主轴的轴承。内椎体5就装在主轴的外面。轴的底部偏心地插在偏心套4内，此轴套与齿轮连接，电动机经由皮带轮及转动轴6使齿轮旋转。当齿轮带动偏心套4旋转时，插在轴套内的主轴即作偏心的旋回运动，因此，固定在主轴上的内椎体便时而靠近或时而离开外锥体的内部，使从上面加料口（圆环形）落入的物料，得到破碎。被破碎后的物料直接由中间底部卸出。

        必须注意，由于主轴悬挂在上部拱门正中的轴承上，因此工作时主轴中心线的运动轨迹是围绕机器几何中心的碎石机圆锥面。上面的轴承即圆锥面的定点。
        调节出料粒度的大小，可调整主轴顶部的螺帽使主轴连同内椎体上下移动的方法来达到。
