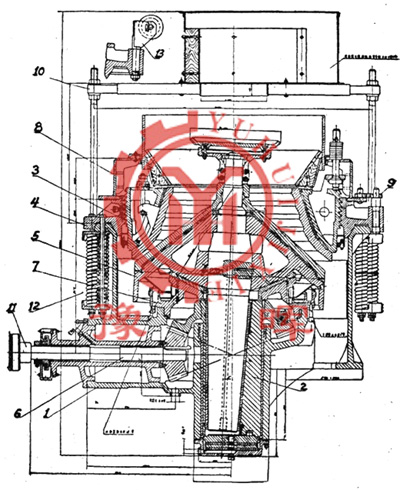

此类碎石机的构造如图所示：

        在碎石机基础上的钢质底座1的当中有圆筒形的中空凸出体，其上装置青铜套。在青铜套中，活动的装置在一个具有偏心空的轴套2，此轴套的上端紧接着伞形齿轮，有齿轮的转动，使轴套在凸出题的青铜套中旋转。此具有偏心孔的套的底部亦支持在轴套上，碎石机的主轴底部插入2中。在2的内腔中也装有青铜套。主轴的中部装有内椎体5，锥体的底部是凸出的球面。主轴、内椎体及所有安装在椎体上的零件都由凸出球面支撑在凹形球面轴瓦上，轴瓦装在钢质盘上，钢盘将在作用力传至碎石机的机体上，钢支持环4在碎石机的上部。支持环的内表面有大的锯齿螺纹，用意结合调整外锥体3的高度（控制出料大小）。外锥体的表面装有护板。支持环4的周围有孔，由这些孔装入螺栓，在螺栓外面装有以弹簧12与机座相连。
        在支持环4上还安装有外罩和进料箱，主轴顶端上装有供料盘，在供料盘和内椎体之间的轴上有防护用的圆筒，圆筒是用螺栓和轴联结的。
        碎石机的运转是水平传动轴6端上小伞齿轮转动具有偏心孔套上面的大伞齿轮使主轴与内椎体作锥面运动。传动轴6借联轴器11与电动机直联。
